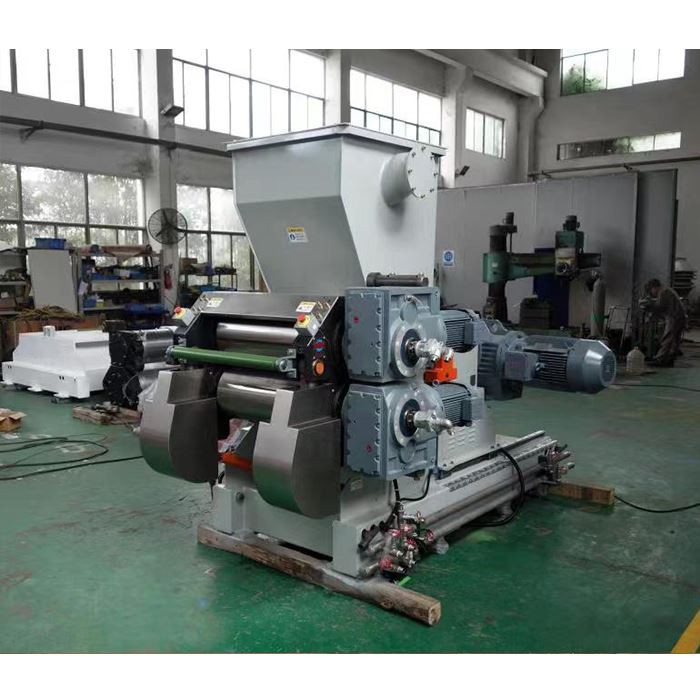

Máy ép đùn cao su trục vít đôi

Máy ép đùn tấm cao su trục vít đôi được sử dụng cùng với máy trộn, máy trộn có thể xả nguyên liệu cao su theo lô và ép thành tấm cao su liên tục.

Máy đùn trục vít đôi bao gồm hai nhóm trục vít hình nón, thùng (bao gồm cả tấm giữ cố định), ổ trục, hộp số tỷ lệ tốc độ và hệ thống bôi trơn, bộ giảm tốc, động cơ truyền động, v.v. Động cơ và bộ giảm tốc truyền động trục vít chính, bánh răng tỷ lệ tốc độ truyền động phụ vít để quay tương tác bên trong đồng bộ. Vít Nitride, mạ crôm cứng trên mặt thùng và làm mát / sưởi ấm bằng nước.

1. Loại vít: đầu đơn hình nón đôi với vít thu thập cao độ và độ sâu khác nhau (bước không bằng nhau, độ sâu không bằng nhau, loại thu thập, chia lưới hoàn toàn, vít hình nón một đầu)

Cấu trúc vít: cạnh vít phay, bề mặt cứng, làm mát khoan trung tâm, nước khớp quay, ống nước làm mát bên trong bằng thép không gỉ.

Chế độ truyền động trục vít: bộ giảm tốc động cơ truyền động trục vít chính, trục vít chính và trục vít phụ thông qua hộp số chia lưới bánh răng tỷ lệ tốc độ

Cấu trúc thùng: cấu trúc đúc tổng thể, hoàn thiện khoang bên trong, khe hở trục vít và con lăn 5mm. Thùng làm mát/sưởi ấm bằng nước. Bề mặt tiếp xúc giữa thùng và vật liệu cao su được mạ crom cứng, độ dày của lớp crom là ~ {{1 }}.15mm và độ cứng của lớp crom Lớn hơn hoặc bằng 730HV10.

Vách ngăn cao su tích hợp ở đầu ra cao su của thùng có thể tránh được nguy cơ biến dạng, dịch chuyển và hư hỏng tiềm ẩn của vách ngăn cao su. Tấm chắn sử dụng dạng loe bên ngoài, có lợi để cải thiện chất lượng của mép màng và giảm năng lượng sự tiêu thụ.

2. Thiết bị ép viên thuốc hai con lăn: bao gồm các con lăn trên và dưới, ổ trục và bệ đỡ, đóng mở thủy lực, khóa và thiết bị điều chỉnh khoảng cách con lăn, v.v.

lịch cuộn đôi, con lăn của máy ép có thể mở bằng thủy lực: ~ 115mm, dễ dàng vệ sinh và bảo trì máy đùn. Con lăn dưới được cố định ở đầu trước của thùng máy đùn thông qua bệ đỡ, và bệ đỡ con lăn phía trên giữ bản lề được lắp đặt ở đầu phía trước của thùng làm điểm xoay, và mở ra và đóng lại dưới tác động của xi lanh dầu để khóa và ép màng. Và thông qua cài đặt của thiết bị thủy lực, con lăn sẽ được mở để đạt được trực tuyến điều chỉnh khoảng cách con lăn.

Thiết bị điều chỉnh khoảng cách con lăn: Con lăn dưới được cố định, con lăn trên được mở hoặc đóng bằng cách xoay thủy lực của bản lề bệ ổ trục, và các xi lanh thủy lực trái và phải được liên kết. Khoảng cách bước làm việc của con lăn máy tính bảng: Tối thiểu.4.0mm. Chiều cao nâng tối đa của con lăn: ~115mm, có thể thực hiện công việc kiểm tra và khử keo đầu máy. Vị trí vận hành của máy ép viên được trang bị công tắc dừng khẩn cấp đầu nấm, đặt lại thủ công, để đảm bảo vận hành an toàn.

3. Hệ thống điều khiển điện: Nó bao gồm tủ chuyển đổi tần số, hộp vận hành, kết nối bên trong và cáp bên trong, với các chức năng khởi động, dừng, điều khiển tốc độ, điều chỉnh các thông số quy trình, điều khiển và bảo vệ logic, bảo vệ cảnh báo an toàn, giao tiếp với máy trộn , máy phụ trợ, thiết bị làm mát phim, điều khiển tốc độ liên kết, v.v.

4. Được trang bị báo lỗi hoàn hảo và thiết bị dừng an toàn

Bảo vệ: quá dòng (quá độ)/quá dòng (tỷ lệ nghịch với thời gian).

Lỗi phản hồi vận tốc.

Động cơ quá nóng - phát hiện và báo động nhiệt độ.

Phát hiện tốc độ bằng không, bảo vệ chặn logic dừng, bảo vệ dừng khẩn cấp, quá nhiệt, quá áp của hệ thống bôi trơn bộ giảm tốc, máy đùn điều khiển lưu lượng và báo động, điều khiển và bảo vệ quạt máy cơ khí ép tấm.

5. Giao diện và chức năng giao tiếp

Thực hiện tiếp xúc với máy trộn, nhận tín hiệu xả của máy trộn và truyền tín hiệu cho phép/từ chối cấp liệu.

Để thực hiện tiếp xúc với máy phụ phía trên, các tham số trạng thái thiết bị được truyền đến hệ thống điều khiển máy phụ phía trên.

Thực hiện liên kết với thiết bị làm mát phim, bao gồm đồng bộ hóa tốc độ, bắt đầu, dừng.

1. Nhà cung cấp đảm bảo rằng thiết bị hợp đồng là một bộ thiết bị hoàn chỉnh mới với chất lượng tuyệt vời, tuân thủ các tiêu chuẩn và thông số kỹ thuật và chất lượng quốc gia và công nghiệp, cũng như các yêu cầu về chất lượng, đặc điểm kỹ thuật, dữ liệu kỹ thuật và hiệu suất được quy định trong các phụ lục liên quan đến hợp đồng, và phù hợp để sử dụng ổn định lâu dài và an toàn.

2. Thời hạn bảo hành: Nhà cung cấp phải đáp ứng kịp thời các yêu cầu bảo trì chất lượng của người yêu cầu và trong thời gian bảo hành, nhà cung cấp phải chịu trách nhiệm bảo trì miễn phí các lỗi phát sinh do vấn đề chất lượng của thiết bị.
